一、动作电压测试：
将万用表（直流电压250V档）接在1、4端子上，再扳动道岔，当电动转辙机正常。转换过程中，万用表的读数就是定位的动作电压；反位动作电压测2、4端子。
-

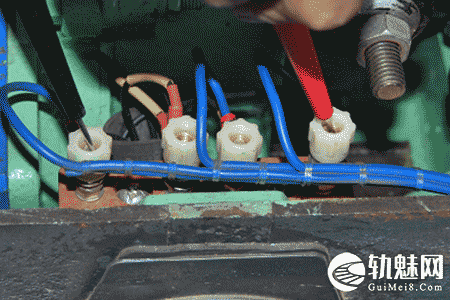

- 定位的动作电压（1、4端子）
-

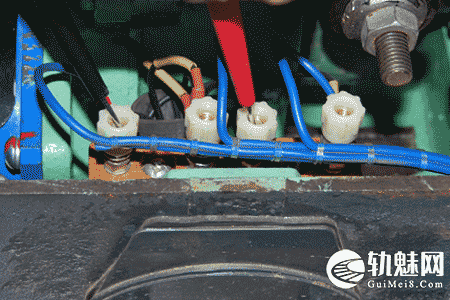

- 反位动作电压测（2、4端子）
二、工作电流、摩擦电流测试：
将遮断器断开，万用表（直流电流5A档）串接在遮断器05、06端子上，当电动转辙机正常转换过程中，万用表的读数就是工作电流。（注：如表针打向反方向需交换表笔）
-

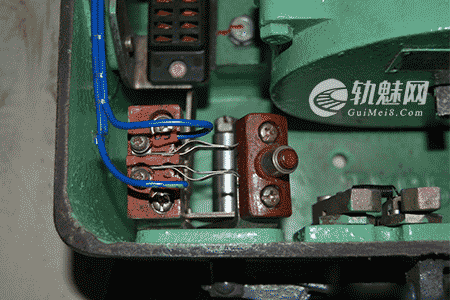

- 遮断器断开
-

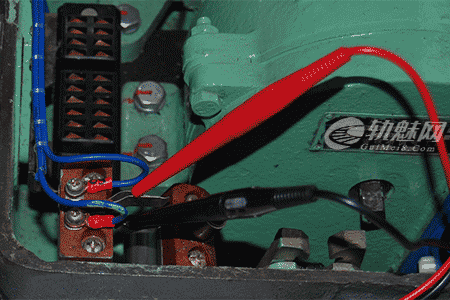

- 万用表串接
用4毫米进行实验时，测试的电流为摩擦电流。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄦󠄠󠄞󠄡󠄥󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
三、电机定子、刷间总电阻测试：
1.测试前应断开03号端子线，选取万用表电阻X1档位测试。
2.测试电机单定子电阻，01、03端子，02、03端子间电阻,单定子工作电阻为（2.65±0.14）×2Ω。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄦󠄠󠄞󠄡󠄥󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
-

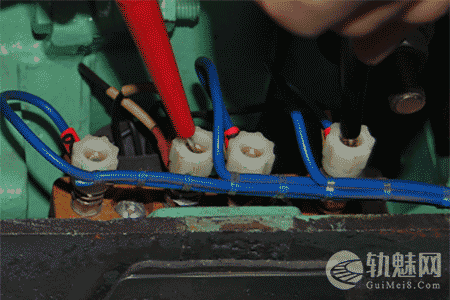

- 1、3端子电阻
-

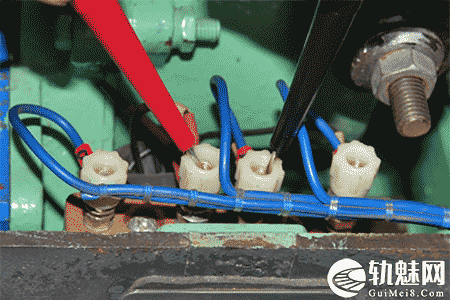

- 2、3端子电阻
-

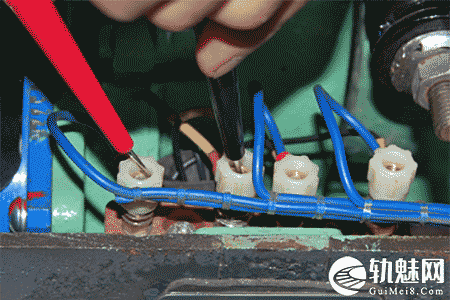

- 3、4端子间电阻
3.测试刷间总电阻,03、04端子间电阻，刷间总电阻为5.1±0.245Ω。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄦󠄠󠄞󠄡󠄥󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
