一、测试项目：
地线电阻测试（以高柱信号机梯子地线为例）。
二、测试用表：
ZC29B-2型接地电阻测试仪 。

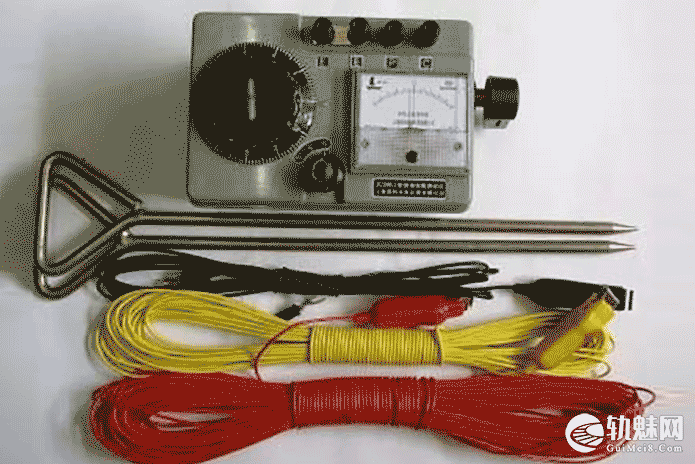

ZC29B-2型接地电阻测试仪
三、测试示意图：

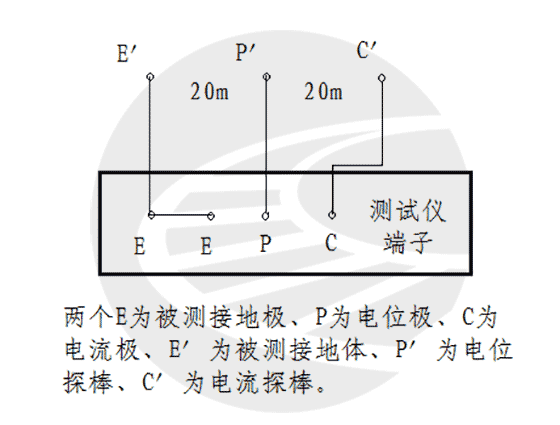

ZC29B-2型接地电阻测试仪示意图
ZC29B-2型接地电阻测试仪示意图
四、测试说明：
1.沿被测接地极（线）E′使电位探棒P′依直线彼此相距20米，且电位探棒P′在E′和C′之间。
2.E端钮接5M导线，P端钮接20M导线，C端钮接40M导线。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄥󠄣󠄞󠄢󠄢󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
-

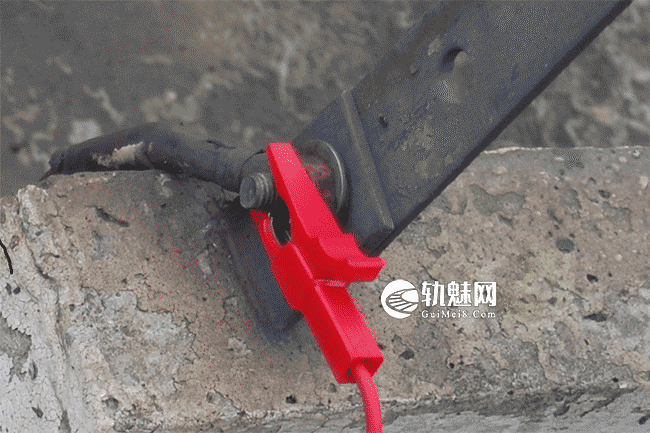

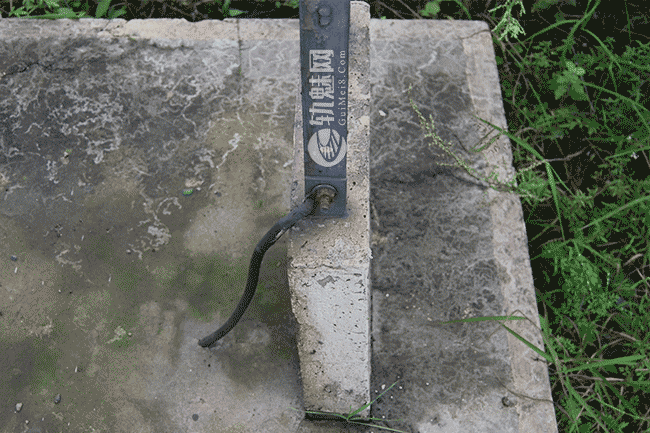

- E′接线方式
-

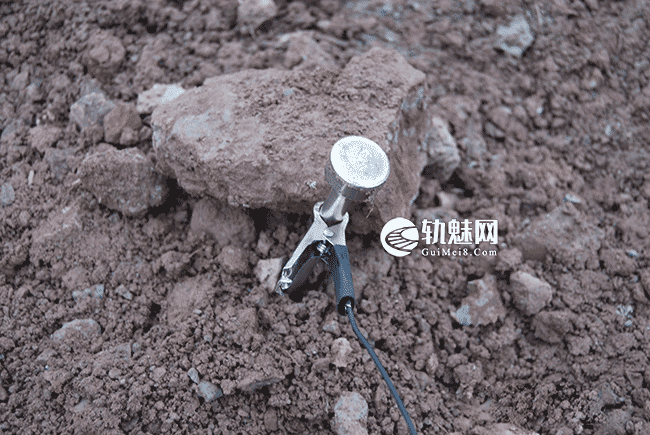

- P′接线方式
-

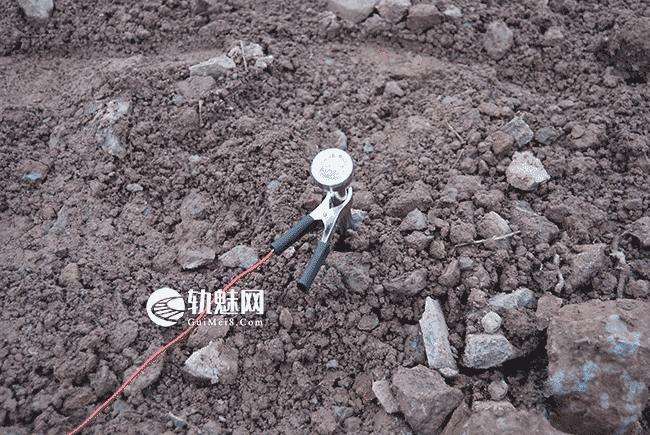

- C′接线方式
3.将仪表放置水平而后检查检流计是否指向零，否则调整零位。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄥󠄣󠄞󠄢󠄢󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.将“倍率标度”置于最大倍率，慢慢摇动发电机的要把，左手同时旋动电位器刻度盘，使检流器指针指向“0”。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄥󠄣󠄞󠄢󠄢󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5.当检流计指针接近平衡（很小摆动）时，加快发电机摇柄转速，使其达到每分钟150转。在转动电位器刻度盘，使检流计平衡（指针指向“0”），此时电位器刻度盘度数乘以倍率（档）即为被测接地电阻的数值。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄥󠄣󠄞󠄢󠄢󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6.当刻度盘小于1时，应将倍率开关置于较小倍率，重新调整刻度盘以得到正确度数。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄥󠄣󠄞󠄢󠄢󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
-

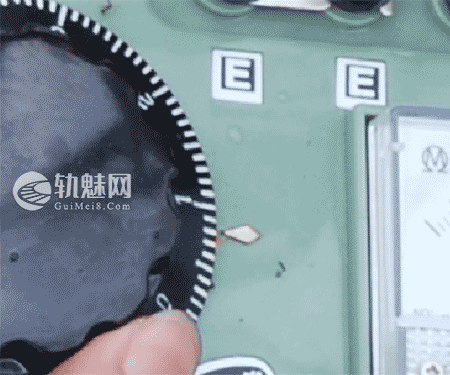

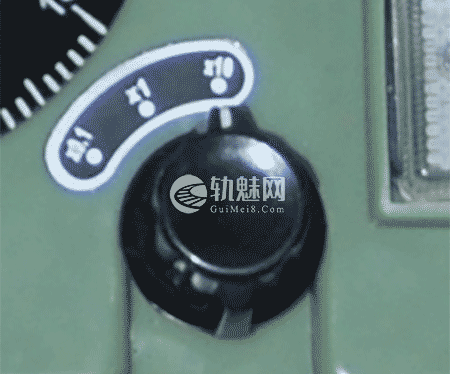

- “倍率标度”最大倍率
-

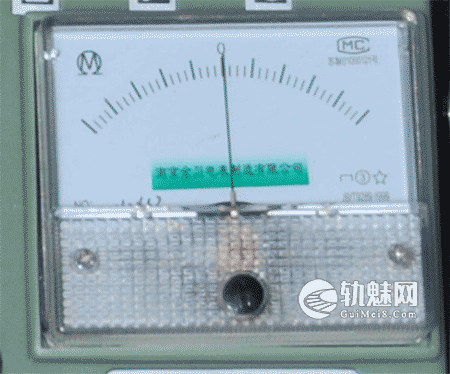

- 检流计平衡（指针指向“0”）
-

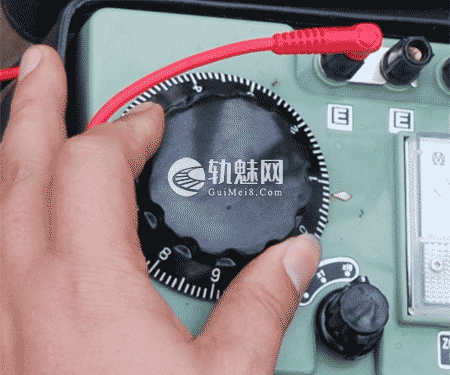

- 转动电位器刻度盘
-
- 电位器刻度盘度数乘以倍率（档）
7.当测量小于1Ω的接地电阻时，应将E端和E′端之间的连接片拆开，分别用2根5M导线分别连接在被测接地物体的接地线上，以消除测量时联接导线电阻的附加误差，操作步骤同上。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄥󠄣󠄞󠄢󠄢󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

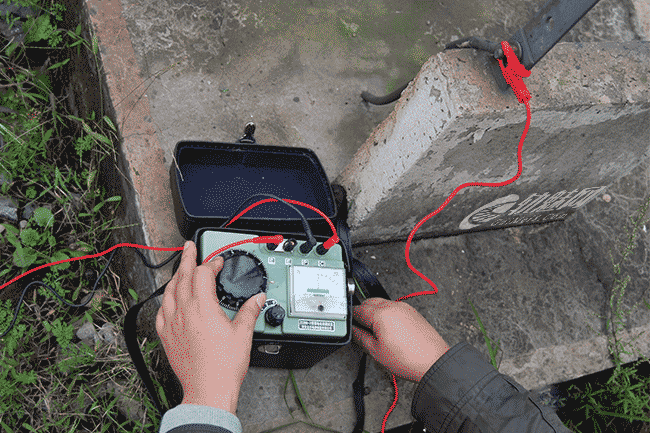

测试示意图
8.当检流器的灵敏度过高时，可将二根探棒插入土壤浅一些，当检流器灵敏度过低时，可沿探棒注水使其湿润。
五、接地线电阻值标准：
1．综合接地装置（建筑物接地体、贯通地线、地网、其他公用接地体等），其接地电阻值应小于1Ω。
2.分散接地装置，其接地电阻值应满足室外信号设备地线小于10Ω，室内电子设备地线小于4Ω。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄥󠄣󠄞󠄢󠄢󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
