信号电缆故障测试

一、将测试线插入仪器上输出插座内，再将测试线的接线夹与被测电缆相连。若为接地故障应将黑色夹子与被测电缆的地线相连。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

二、断开被测电缆线对所连接的设备并甩开被测电缆两端的地线。（室内分线盘电缆屏蔽地线和方向盒地线）󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

三、距离测试：

1.按自动控制键，稍等一定处理时间，此时屏幕下方所显示的距离即为故障点到测试端的距离。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.手动方式

（1）按压功能键对测试距离、波速进行调整󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

开机时，仪器的测量范围自动设置为240米，即查找的范围是在O-240米之间，如未出现故障波则故障点在240米外，必须改变测量范围值，测量范围从240米开始，每增加一次，范围增加一倍，范围最大值为7680米。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

为保证测试的准确性，波速应按电缆类型进行调整。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

波速调整表：

（2）按压采集按键

（3）按“▲▶▼◀”键移动光标（波形图上虚点竖线）进行定位,此时屏幕下方所显示的距离即为故障点到测试端的距离。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

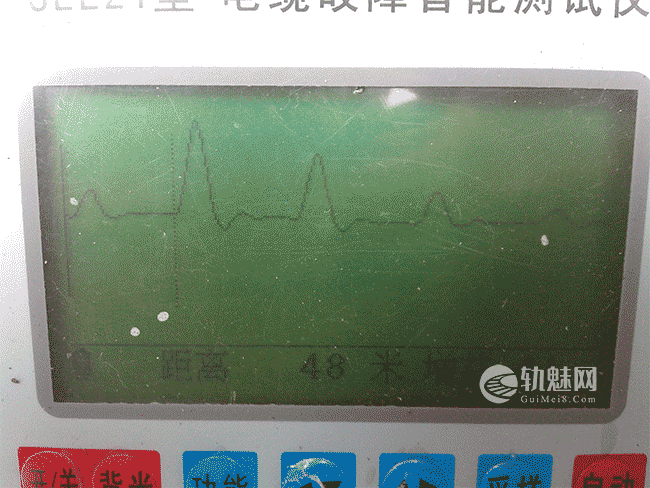

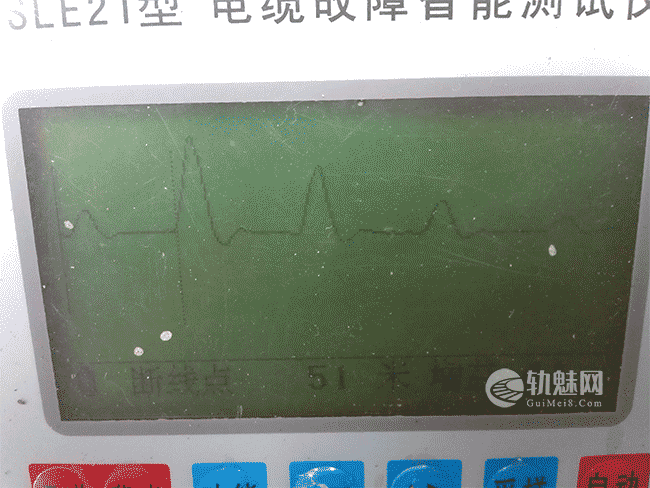

举例说明如下：被测电缆为：52米铁路数字信号电缆，图一测试时采用的波速为200米/微秒，采用的是自动控制键分析出断线故障点在48米；图二测试时采用的是手动方式，按压功能键选择波速为235米/微秒，按光标“▲▶▼◀”键进行定位，断线故障点在51米。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

注：反射脉冲为正脉冲，为开路断线故障;若反射脉冲为负脉冲，则为短路或接地故障。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄦󠄞󠄡󠄢󠄥󠄞󠄢󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
