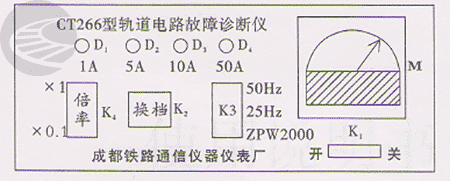

一、CT266型轨道电路故障诊断仪
1.打开电源开关
2.根据测量频率的需要，将频率选择开关拨到：“25HZ”、“50HZ”或“移频”，可分别测量钢轨中25HZ、50HZ或移频信号电流。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.将“倍率”开关拨到“×1”，根据表针指示大小，按压“换挡”量程开关K2，选择合适的测量档位（1A、5A、10A、50A）。若表头指示仍较小，将“倍率”开关拨到“×0.1”档。注意：使用中当信号较弱小时才能用0.1档。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.将感应探头置于轨面或轨距杆上方，探头应与被测电流方向垂直，移动诊断仪，根据表针的变化找到轨道电路故障。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

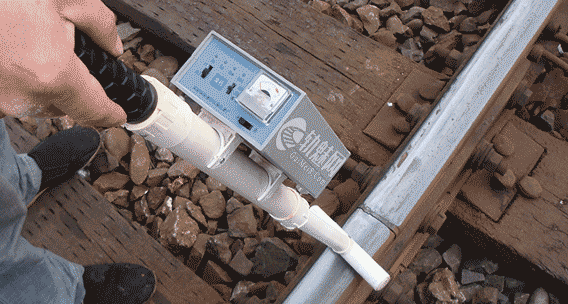

CT266型轨道电路故障诊断仪测试图
二、GD318-A轨道电路故障数字智能诊断仪
1.将诊断仪传感器放在钢轨表面。
2.打开电源开关，液晶屏自动显示频率和相应的电流值。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
若电流小于400mA，蜂鸣器发出报警提示，表示有断路或接触不良等故障。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.25Hz/50Hz按键：打开电源显示25Hz电流值，再触发显示50Hz电流值。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.移频按键：
1）打开电源自动显示移频信号频率及相应的电流值。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2）触发按键，频率可从550Hz、650Hz、750Hz、850Hz、1700Hz、2000Hz、2300Hz、2600Hz轮换显示出频率和相应的电流值，可锁定某一频率及相应的电流值，可手动选择移频频点、锁频测试，便于区分正常移频信号或在移频频段内的杂波干扰。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
若所测得相应电流值小于400mA，蜂鸣器发出报警提示，表示有断路或接触不良等故障。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5.夜间使用，打开背光开关，开启背光灯。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄥󠄞󠄡󠄧󠄦󠄞󠄡󠄣󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

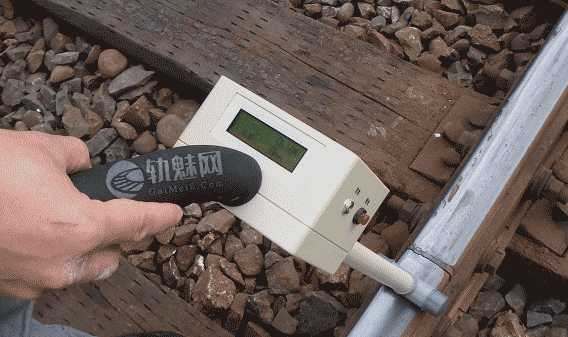

GD318-A轨道电路故障数字智能诊断仪测试图
